Műszaki adatok

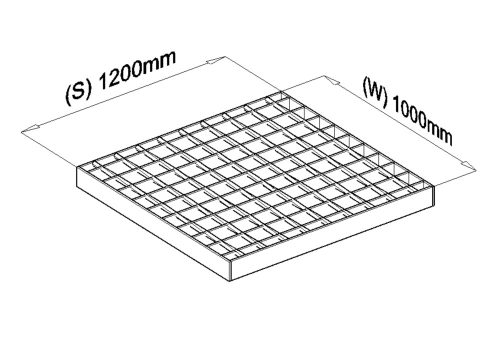

Fesztáv (S): 1200 mm (Teherhordó irány)
Felületkezelés: Tűzihorganyzott
Miért válassza az SP (hegesztett) típust?

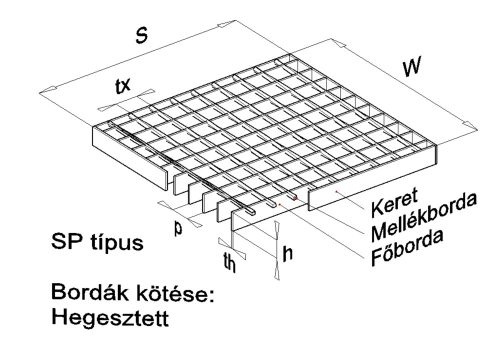

Az „SP” megjelölés a hegesztett rácskialakítást jelenti. A hagyományos, hegesztés nélküli (P) típusú prés rácsokkal ellentétben itt a mellékbordákat, a teherviselő főbordákhoz minden egyes ponton ellenállás préshegesztés alkalmazásával rögzítik. Ez a technológia rendkívüli merevséget, csavarodásmentességet és egyenletes teherelosztást biztosít a teljes fesztávon. A csavart négyzetes mellékbordák fokozottabb csúszásgátlást biztosítanak az alapesetben sima mellékbordával készített P rácsokkal szemben.
Mit jelent a 30x3 mm-es főborda, és kinek ajánljuk?
A főborda a rács teherviselő „gerince”. A 30 mm-es magasság és a 3 mm-es vastagság egy professzionális, rendkívül terhelhető járófelületet biztosít. A 3 mm-es anyagvastagság jelentős plusz teherbírást (208 kg) és merevséget ad. Ez a méret már nemcsak az intenzív gyalogos forgalmat, hanem az ipari anyagmozgatást is bőségesen elbírja. A 29 kg-os önsúly a masszív, időtálló minőséget tükrözi.
Miért ideális a 34/38 mm-es bordaosztás?
A 34/38 mm-es osztás a klasszikus, legelterjedtebb ipari szabvány. Ennek az elrendezésnek az egyik legnagyobb előnye a kiváló áteresztő képesség: a hó, a sár, a víz és az apróbb hulladékok könnyedén áthullnak rajta, megakadályozva a felület eljegesedését vagy eltömődését. Gyárakban, kültéri rámpákon, szállítószalagok mellett ez a legpraktikusabb és legbiztonságosabb választás.
Maximális védelem az időjárás ellen
Az általunk kínált acél rácsok és rögzítő elemek teljes felülete tűzihorganyzott bevonattal van ellátva. Ennek köszönhetően a rács tökéletesen ellenáll a rozsdásodásnak, az esőnek, hónak és az ipari vegyszereknek. Akár extrém kültéri körülmények között is évtizedekig karbantartásmentes marad.
Gyakori felhasználási területek
- Ipari létesítmények és csarnokok: Karbantartó járdák, pódiumok, kezelőjárdák és galériák padlóburkolata.
- Külső és belső lépcsőrendszerek: Lépcsőpihenők, tűzlépcsők és menekülőútvonalak biztonságos, akár csúszásmentes járófelülettel.
- Lakossági felhasználás: Garázsok, kocsibeállók, vízelvezető aknák, folyókák, vagy pincék szellőzőaknáinak tartós és esztétikus lefedése.
- Közösségi felhasználás: Akadálymentesített feljárók, kilátók, stégek.
- Mezőgazdaság és logisztika: Raktári polcrendszerek járófelülete, rámpák kiegészítő eleme, állattartó telepek, surrantó fedelek.
Alkalmazási példák
Tervezés és Egyedi Kialakítások
A járórácsok beépítése a keretezett kialakítás révén gyors és praktikus. Amennyiben azonban a kivitelezéshez vagy a szereléshez szakértői tanácsra van szüksége, csapatunk készséggel áll rendelkezésére!
Nem találja a projektjéhez pontosan illő méretet, formát vagy teherbírást?
Kérje segítségünket, ha egyedit szeretne! Szívesen segítünk a speciális, egyedi paraméterekkel rendelkező rácsok legyártásában is, hogy a végeredmény kompromisszumok nélkül, tökéletesen megfeleljen az Ön elvárásainak.
Kérjen egyedi árajánlatot vagy szakértői segítséget ide kattintva!
Tervezési és beépítési útmutató járórácsokhoz
Ahhoz, hogy a kiválasztott járórács évtizedekig biztonságosan és stabilan szolgáljon, a tervezés és a beépítés során érdemes betartani néhány alapvető ökölszabályt. Szakértői csapatunk összegyűjtötte a legfontosabb tudnivalókat, hogy megkönnyítsük a kivitelezést!
1. A teherbírás és az alátámasztás alapszabályai

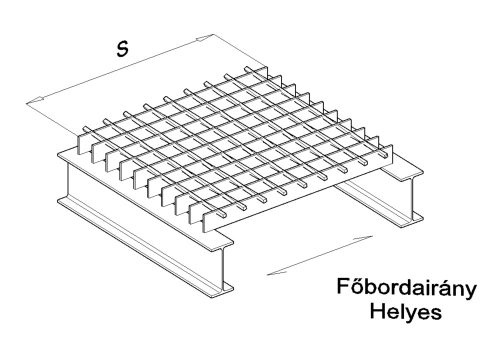

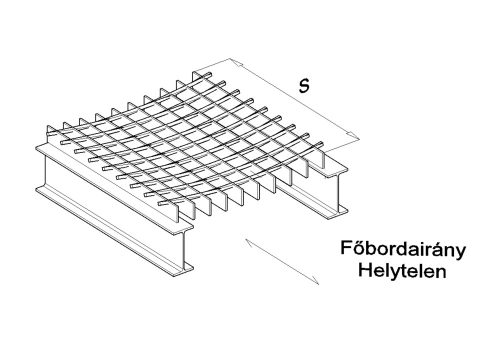

- A főborda a lelke mindennek: A rács teherbírását a főbordák adják. Nagyon fontos, hogy a beépítés során a főbordák merőlegesek legyenek az alátámasztásra (a tartógerendákra), és áthidalják a fesztávot.
- A méretjelölés logikája: A rácsok méretmegadásánál (pl. 600x1000 mm) az első szám mindig a teherviselő főborda irányát és hosszát jelöli. Ezt a rendelésnél feltétlenül vegye figyelembe!
- Megfelelő felfekvés: A rács nem lóghat a levegőben! A tartószerkezetet úgy kell kialakítani, hogy a főbordák a két végükön legalább a rács magasságával megegyező hosszan (de minimum 30 mm-es sávban) stabilan felfeküdjenek.
2. Méretezés és geometriai tippek
- Kerülje az extrém arányokat: A tűzihorganyzás során a rácsot egy 450°C hőmérsékletű olvadt fém olvadékba merítik. Hogy elkerüljük a rácsok megvetemedését, ne tervezzen túlságosan hosszú és keskeny (ún. "csík") rácsokat. Az oldalak aránya lehetőleg ne haladja meg az 1:3 arányt.
- Ívek helyett egyenesek: Kör alakú vagy íves pódiumok lefedése esetén az egyedi íves rácsok gyártása rendkívül munkaigényes ezért költséges. Sokkal gazdaságosabb és stabilabb megoldás, ha az íveket egyenes szakaszokból, például trapéz alakú rácsokból rakja ki.
- Szerelési hézag: Soha ne tervezze a rácsokat milliméterre pontosan, szorosan egymás mellé! Mindig számoljon megfelelő szerelési és dilatációs hézaggal a panelek között.
3. Biztonság: Bordaosztás és Csúszásmentesítés
- Mikor kell sűrűbb rács? A járatos 34/38 mm-es (vagy 33/33 mm-es) osztás ipari célokra tökéletes. Azonban közterületeken jogszabály írja elő a sűrűbb (max. 22x22 mm-es) lyukméretet. Családi házaknál, teraszoknál, utcai folyókáknál is erősen javasoljuk a sűrűbb rácsokat, mivel ezeken a tűsarkú cipők nem akadnak be, és a kisméretű tárgyak sem esnek át rajtuk.
- Csúszásveszélyes területek: Ha a járófelület dőlésszöge meghaladja a 2 fokot, vagy a környezet nedves, olajos (pl. autómosók, ipari üzemek, kültéri rámpák), mindenképpen csúszásmentesített (fogazott) rácsot javaslunk beépíteni.
- Választható felületek: Igény szerint választható sima (alap) felület, de kérhető olyan kialakítás is, ahol csak a mellékbordák, vagy extrém igénybevétel esetén a fő- és mellékbordák egyaránt csúszásgátló fogazással vannak ellátva.
Szolgáltatásunk: Egyedi Tűzihorganyzás és Felületvédelem
Telephelyünkön nemcsak rácsokat gyártunk, hanem vállaljuk az Ön egyedi acélszerkezeteinek, alkatrészeinek tűzihorganyzását is!
Hogyan készül a 30-75 éves védelem?
A rácsainkat és az egyéb beszállított acél tárgyakat először egy többlépcsős nedves kémiai eljárással gondosan megtisztítjuk (zsírtalanítás, rozsdátlanítás, mosás). Ezután egy felületaktiváló folyadékba (Flux-oldat) merítjük, megszárítjuk, majd a fémtiszta felületű tárgyakat folyékony 450°C-os horgany fémolvadékba mártjuk. Ennek eredményeként az acél felületén egy rendkívül ellenálló vas-cink ötvözet és tiszta cinkréteg képződik, ami hosszú évtizedekre kiváló, karbantartásmentes korrózióvédelmet biztosít.
Méretek és technológiai korlátok
Mivel a tűzihorganyzás mártásos eljárás, a munkadarabok méretét a kádak határolják be.
- Maximális méret egy merítéssel: 12,6 m x 2,4 m x 1,05 m
- Fontos: Ha 7 méternél nagyobb munkadarabok tűzihorganyzására van szüksége, a gyártás előtt előzetes műszaki egyeztetés feltétlenül szükséges!
